束管监测系统

发布日期:2016/4/7 14:43:28 浏览次数:

  根据大中小型煤矿自燃火灾预报防治工作的要求,对井下任意地点的O2,N2,CO2,CO,CH4,CO2,C2H2,C2H4,C2H6,C2H2,等气体含量实现24小时连续循环监测,经过对自燃火灾标志气体的确定和分析,及时预测报告发火地点地方温度变化,给煤矿自燃火灾和矿井瓦斯事故的防治工作提供科学依据。

组成:

1.束管专用色谱仪2.数据采集处理部分3.气体采样控制柜部分4.气路管路部分5.虑水滤尘部分

工作原理:

系统在计算机的控制下,将井下已经敷设束管地点的气体连续不断输送到采集控制柜中,进入色谱仪进行检测分析,分析结果自动存入数据库,并以不同形式输出。

主要技术特点:

操作全自动化,系统建立在WINDOWS平台上面,由计算机自动控制,设计的煤矿束管专用软件为煤矿束管自燃火灾检测专门设计,开发,功能齐全,操作简单。

瓦斯爆炸三角形判定功能,根据选择的采样地点以及采样时间,实施检测瓦斯气体组成部分的危险程度,为煤矿安全生产提供保障。

通过对自然发火标志气体的分析,烷烯比的计算,及时准确的预测火源温度变化情况

输出功能齐全,产生正常分析,束管分析,爆炸三角形等图表

数据库录入条数无限制功能,可对历史数据库查询,

软件自动备份功能,防止系统崩溃造成的历史数据遗失,以及软件为客户设计的模板的丢失。

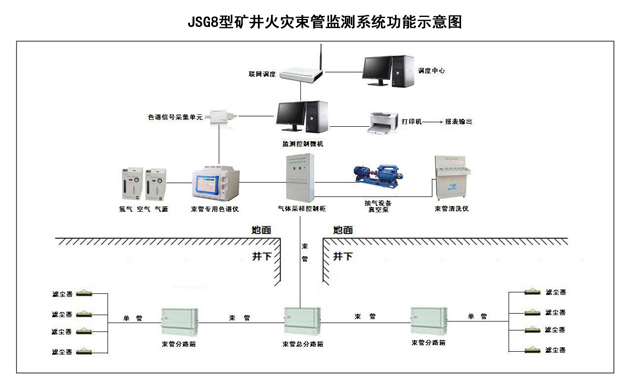

JSG8矿井火灾束管监测系统功能示意图

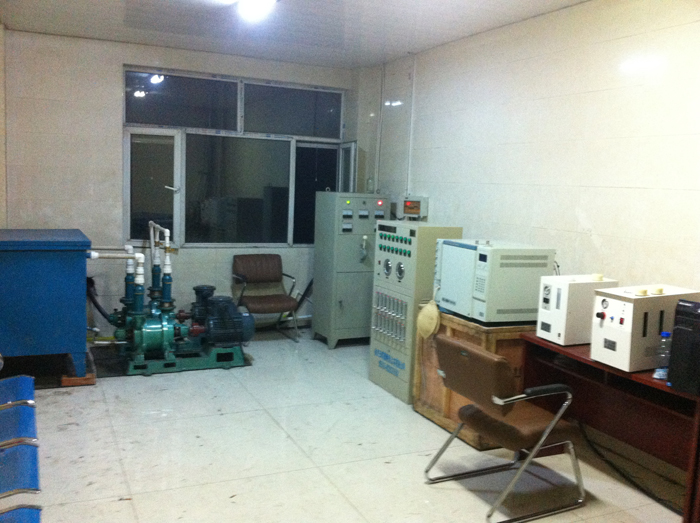

系统平面布置示意图

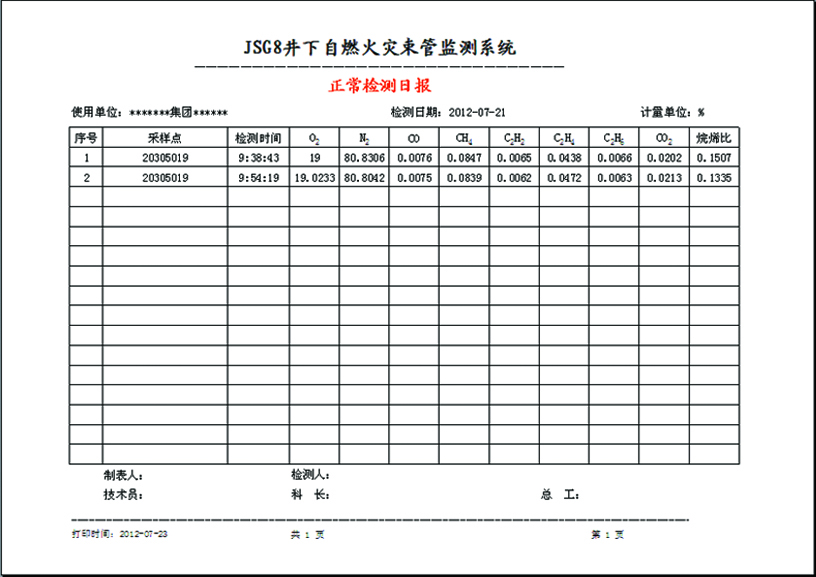

正常监测日报表
